LoRa adalah sebuah teknologi komunikasi pada frekuensi radio VHF/UHF dengan modulasi unik yang dikembangkan oleh semtech pada tahun 2012, sedangkan LoRaWAN adalah suatu sistem standar komunikasi LoRa untuk memudahkan komunikasi antara node, gateway dan network server walaupun berbeda fabrikasinya, untuk mengetahui LoRa secara lengkap kamu dapat mengunjungi post sebelumnya disini.
Beberapa fabrikasi chip elektronik berlomba lomba dalam membuat module LoRa, macam - macam module juga berbeda spesifikasinya, untuk kesempatan kali ini kita akan khusus membahas module Acsip EK-S76SXB keluaran dari Acsip.
EK-S76SXB ini sangat mudah digunakan karena di dalam IC nya sendiri sudah termasuk MCU dari ST Microelectronics dengan part number STM32L073 dengan konsumsi daya yang sangat rendah sehingga kita tidak membutuhkan mcu eksternal untuk menghubungkan sensor yang akan dikirim menggunakan LoRa, namun EK-S76SXB juga menyediakan firmware yang juga dapat di kontrol menggunakan interface UART untuk memudahkan dalam penggunaanya.
Acsip Block diagram
<p><img alt="Acsip Block diagram" src="//cdn.shopify.com/s/files/1/1074/1988/files/acsip_block_diagram_large.JPG?v=1519272743" style="display: block; margin-left: auto; margin-right: auto;"></p>
Block diagram IC S76S
EK-S76SXB ini mendukung LoRaWAN Class A, B dan C sehingga dapat digunakan sesuai kebutuhan kita. EK-S76SXB juga dapat terhubung dengan semua LoRa gateway dengan standar LoRaWAN, untuk network server kita dapat mengkoneksikan dengan berbagai penyedia jaringan wide area network seperti Loriot.io, The things Network, atau kita dapat membuat network server sendiri menggunakan open source yang tersedia di GitHub.
<p><img alt="" src="//cdn.shopify.com/s/files/1/1074/1988/files/20161011104758_large.jpg?v=1519276479" style="display: block; margin-left: auto; margin-right: auto;"></p>

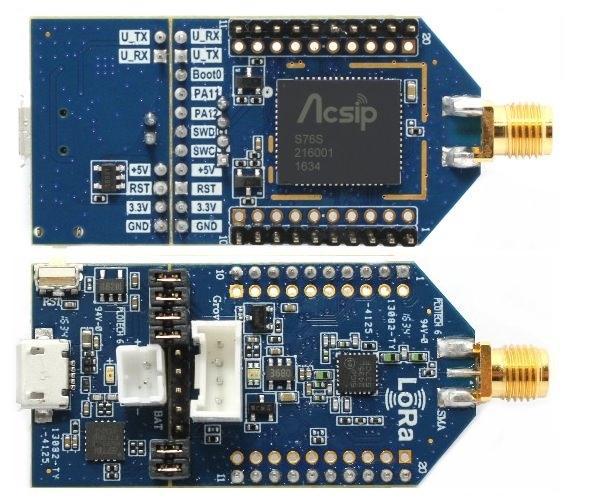

<p style="text-align: center;">Module Acsip EK-S76SXB</p>
<p><img alt="" src="//cdn.shopify.com/s/files/1/1074/1988/files/20160826112704_large.jpg?v=1519276473" style="display: block; margin-left: auto; margin-right: auto;"></p>
<p style="text-align: center;">Module IC Acsip S76S</p>
Berikut adalah sepsifikasi dan fitur dari EK-S76SXB
Mendukung protokol Class A,B dan C LoRaWan
GPIO yang dapat dikonfigurasi
。 SPI、ADC、I2C I/F
。 USB、UART、PWM I/F
Mendukung Intelligent Low-Power Mode
Bootloader untuk upgrade firmware atau program MCU
Jangkauan hingga 16 KM
Frekuensi EU68 / US915
Band Width 62.5~500KHz
Tx Power +20dBm max
Sensitivitas penerima yang tinggi -137 dBm
